特點：
• 環焦衛星通信天線、桁架式座架、C/Ku頻段可選，L/S/X頻段可定制
• 賦形雙反射面天線、效率高、旁瓣低、交叉隔離度高
• 天線結構設計合理、造型美觀、剛強度高，良好的抗風能力
工藝：
• 天線面采用鋁板蒙皮拉伸成型，保證了天線面板的高精度
• 采用三種測試手段保證天線高品質交付--面精度測試、拼裝測試、電性能測試
• 前處理：天線面板清洗除油；鋼結構件噴鋅噴砂或者熱浸鋅
• 表面處理：先涂覆鋅黃底漆，再涂覆白色面漆，雙重保護，提高天線抗腐蝕能力
電氣性能
| 項目 | C-接收 | C-發射 | Ku-接收 | Ku-發射 |
| 頻率(GHz) | 3.4-4.2 | 5.85-6.65 | 10.95-12.75 | 13.75-14.50 |
| 增益(dB) | ≥47.8+20lg(f/4) | ≥51.3+20lg(f/6) | ≥57.0+20lg(f/12) | ≥58.3+20lg(f/14) |
| 駐波比(VSWR) | ≤1.25:1 | ≤1.25:1 | ≤1.25:1 | ≤1.25:1 |
| 波束寬度(-3dB) | ≤0.73° | ≤0.49° | ≤0.25° | ≤0.21° |
| 波束寬度(-10dB) | ≤1.34° | ≤0.89° | ≤0.46° | ≤0.38° |
| 噪聲溫度(K) | 2/4端口 | 2/4端口 | ||
| 10° 仰角 | ≤45/50 | ≤57/65 | ||
| 20° 仰角 | ≤40/45 | ≤47/55 | ||
| 30° 仰角 | ≤35/40 | ≤43/51 | ||
| 功率容量(Kw) | 5 | 1 | ||
| 接口型式 | CPR-229G | CPR-159G/137G | WR-75 | WR-75 |
| 饋源插損(dB,含阻發濾波器) | 0.3/0.4 | 0.3/0.4 | 0.35/0.5 | 0.35/0.5 |
| 收-發隔離度(dB) | ≥85 | ≥85 | ≥85 | ≥85 |
| 線極化,收-收,發-發 | ≥30 | ≥30 | ≥30 | ≥30 |
| 圓極化,收-收,發-發 | ≥21 | ≥21 | ||
| 交叉極化隔離度(dB) | ≥35 | ≥35 | ≥35 | ≥35 |
| 軸比(dB) | ≤1.5 | ≤1.5 | ||
| 第一旁瓣(dB) | ≤-14 | ≤-14 | ≤-14 | ≤-14 |
| 旁瓣包絡(luò ) | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° | 29-25lg(θ) 1°≤θ≤20° |
|
機械性能 |
|
環境適應性 |
|
| 主面直徑 | 7.3M | 工作風速 | 保精度工作20.8m/s，降精度工作28.4m/s |
| 面板精度(R.M.S) | ≤0.5mm | 收藏風速 | 35m/s |
| 天線結構 | 環焦天線 | 不破壞風速 | 55m/s（天線朝天鎖定） |
| 座架型式 | 桁架式 | 溫度 | -40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室內) |
| 驅動方式 | 電動 | 濕度 | 5% ~ 95% |
| 方位調整范圍 | ±85° (分兩區 區內連續) | 地震（生存） | 0.3Gs(水平) 0.15Gs(垂直) |
| 俯仰調整范圍 | 5-90° (連續) | 太陽輻射 | 360BTU/h/ft² |
| 極化調整范圍 | ±90° | 裹冰 | 3cm |

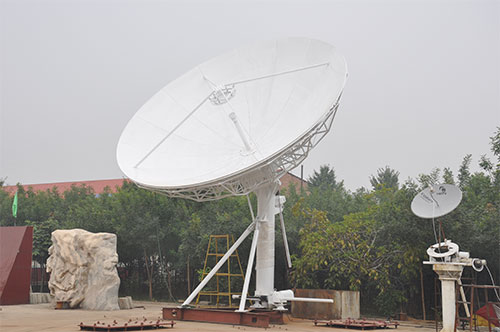

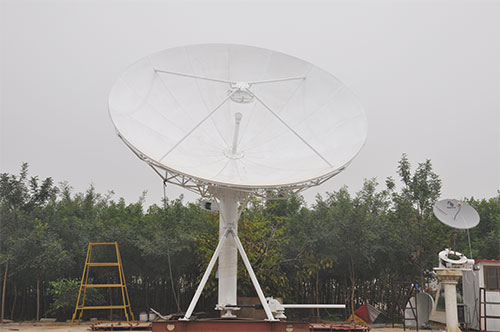

1 常規款式

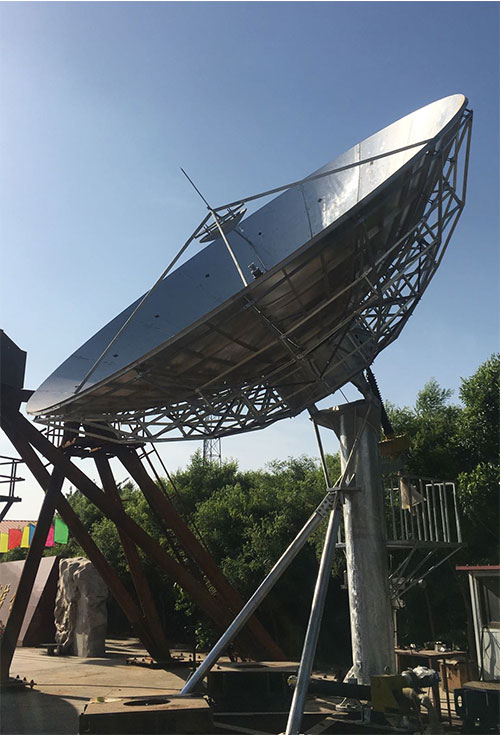

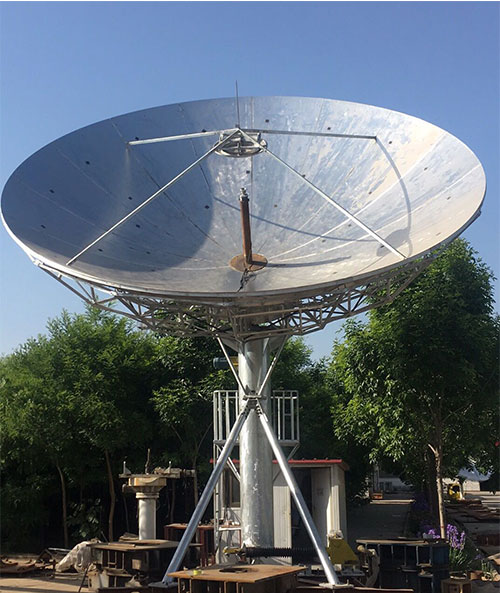

2 客戶定制款--含扶梯、平臺以及避雷設施
